Описание товара:
Соответствует требованиям ФГОС и Приказа Министерства просвещения РФ № 838 от 28.11.2024.
Демонстрационный рычаг предназначен для наглядной иллюстрации базовых законов механики в образовательных целях. С его помощью можно проиллюстрировать:
- устройство и принцип действия рычажных весов;
- равновесие сил на рычаге;
- понятие момента и плеча силы;
- равенство работ на рычаге.

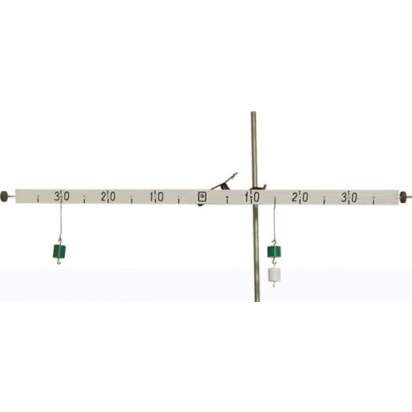

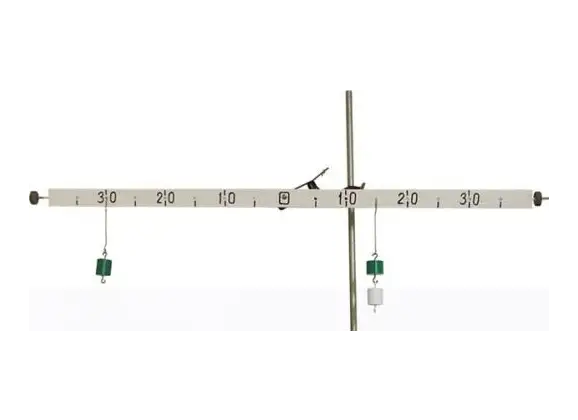

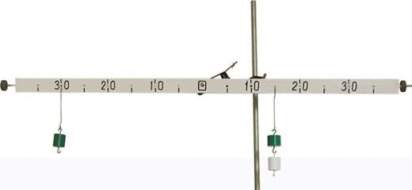

Устройство представляет собой прочную деревянную линейку длиной 80 см, оборудованную следующими элементами:
- Уравнительные винты на обоих торцах линейки — позволяют точно балансировать рычаг, компенсируя возможные отклонения в весе или неравномерность крепления.
- Приспособления для подвеса грузов — расположены на нижнем торце линейки с интервалом каждые 5 см. Позволяют закреплять грузы в различных точках для демонстрации распределения сил.
- Шкала с делениями — нанесена на поверхность линейки с шагом 5 см. Начало отсчёта («0») расположено в центре шкалы, что удобно для демонстрации симметричного распределения сил и расчёта плеч рычага.
- Отверстие в точке «0» — предназначено для вставки стержня, который служит осью вращения рычага. Один конец стержня фиксируется в этом отверстии, другой — закрепляется на штативе.
Принцип работы:
- Рычаг крепится на штативе с помощью стержня, проходящего через центральную точку («0») шкалы. Это создаёт ось вращения.
- В зависимости от изучаемого принципа, грузы подвешиваются на различных расстояниях от оси вращения (используя приспособления для подвеса).
- Путем изменения массы и положения грузов демонстрируются: условия равновесия рычага (сумма моментов сил равна нулю); зависимость между силой, плечом силы и моментом; принцип равенства работ при перемещении грузов.
- Уравнительные винты позволяют добиться точного баланса, что особенно важно при демонстрации равновесия.
Технические характеристики:
- Длина рычага: 80 см.
- Материал: дерево (обеспечивает достаточную прочность при небольшом весе).
- Шаг шкалы: 5 см.
- Начало отсчёта шкалы: в центре линейки (точка «0»).
- Габаритные размеры в упаковке: 900 × 50 × 30 мм.
